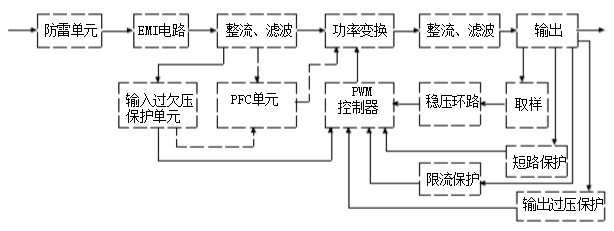

開關電源模塊主要電路是由輸入EMI、整流濾波電路、功率變換電路、PWM控制器電路、輸出整流濾波電路等組成。詳細如下圖所示：

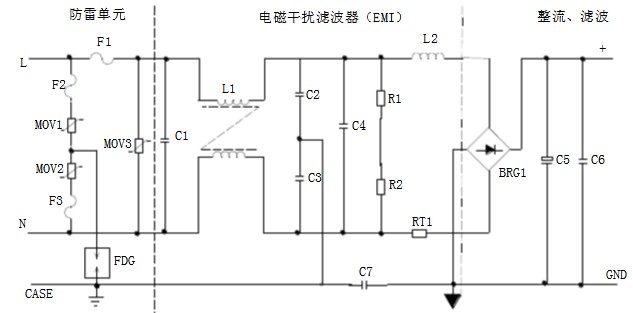

AC輸入原理圖分析：

防雷電路：當有雷擊產生高壓經過電網進入電源時，由MOV1、MOV2、MOV3和F1、F2、F3、FDG1組成的電路進行保護。當加在壓敏電阻兩端的電壓超過其工作電壓時，其阻值降低，使高壓能量消耗在壓敏電阻上，若電流過大，F1、F2、F3會燒毀保護后級電路。

輸入濾波電路：C1、L1、C2、C3組成雙π型濾波主要作用是對輸入電源的電磁噪聲及雜波信號進行抑制，防止對電源干擾，同時防止電源本身產生的高頻雜波對電網干擾。當電源開啟瞬間，要對C5充電，由于瞬間電流大，加RT1熱敏電阻就能有效的防止浪涌電流。因瞬時能量全消耗在RT1電阻上，一定時間后溫度升高后RT1阻值減小，這時它消耗的能量非常小，后級電路可正常工作。

整流濾波電路：交流電壓經BRG1整流后，經C5濾波后得到較為純凈的直流電壓。若C5容量變小，則輸出的交流紋波將增大。

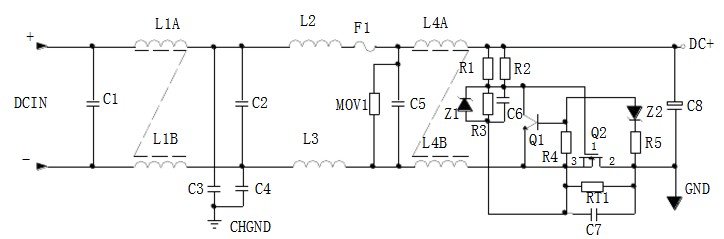

DC輸入原理圖分析：

C1、L1、C2組成輸入濾波電路，跟上述的AC輸入濾波電路的作用是一樣的，R1、R2、R3、Z1、C6、Q1、Z2、R4、R5、Q2、RT1、C7組成抗浪涌電路。在起機的瞬間，由于C6的存在Q2不導通，電流經RT1構成回路。在起機的瞬間電流在RT1上產生的壓降增大，Q1導通使Q2沒有柵極電壓不導通，RT1將會在很短時間燒毀，以保護后級電路。

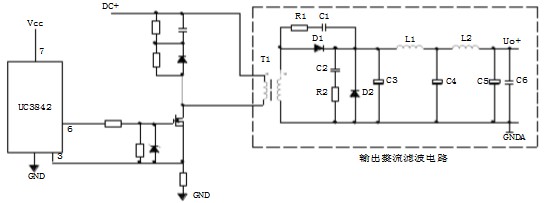

上圖為正激式輸出整流濾波電路：T1為開關變壓器，其初極和次極的相位同相。D1為整流二極管，D2為續(xù)流二極管，R1、C1、R2、C2為削尖峰電路。L1為續(xù)流電感，C4、L2、C5組成π型濾波器。

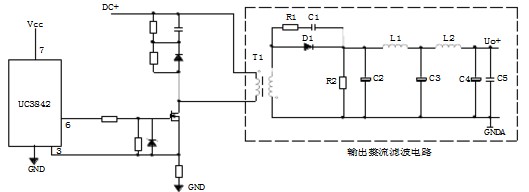

上圖為反激式輸出整流濾波電路：T1為開關變壓器，其初極和次極的相位相反。D1為整流二極管，R1、C1為削尖峰電路。L1為續(xù)流電感，R2為假負載，C4、L2、C5組成π型濾波器。
